تشخیص نوع ترموکوپل از رنگ سیم، یک روش رایج است اما نیازمند آشنایی با استانداردهای مختلف (مانند ANSI و IEC) و جدول استاندارد رنگ‌بندی سیم و کابل ترموکوپل است. هر نوع ترموکوپل ترکیب فلزی خاص و رنگ‌بندی منحصر به فردی دارد. این مقاله به شما کمک می‌کند تا با ترموکوپل و رمزگشایی رنگ سیم‌ها به درستی آشنا شوید و نوع ترموکوپل را تشخیص دهید.
در دنیای اندازه‌گیری دما، ترموکوپل‌ها نقش حیاتی ایفا می‌کنند. شناخت دقیق نوع ترموکوپل برای عملکرد صحیح سیستم‌ها، کالیبراسیون دقیق و جلوگیری از خطاهای احتمالی ضروری است. همچنین در صورت نیاز به تهیه مدل مناسب می‌توانید از صفحه خرید ترموکوپل دیدن کنید تا بهترین گزینه را متناسب با کاربرد خود انتخاب نمایید. این راهنما به شما کمک می‌کند تا با اعتماد به نفس کامل، تشخیص نوع ترموکوپل از رنگ سیم‌ها را انجام دهید.

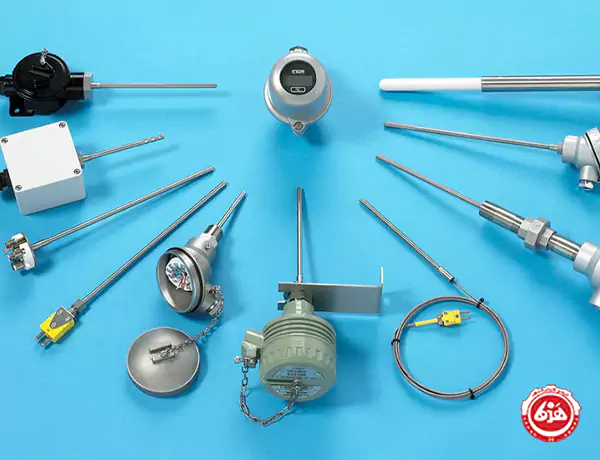

آشنایی با ترموکوپل و اهمیت سیم‌های آن
ترموکوپل یک سنسور دما است که بر اساس “اثر سیبک” کار می‌کند. این اثر بیان می‌کند که وقتی دو فلز ناهمجنس در یک نقطه به هم متصل شوند و این نقطه اتصال در معرض تغییر دما قرار گیرد، یک ولتاژ کوچک (میلی‌ولت) تولید می‌شود. مقدار این ولتاژ با دما متناسب است و می‌توان از آن برای اندازه‌گیری دقیق دما استفاده کرد.
نقش دو سیم در ترموکوپل بسیار حیاتی است. این دو سیم که از آلیاژهای فلزی مختلف ساخته شده‌اند، عنصر اصلی تولید پتانسیل الکتریکی هستند. جنس این آلیاژها تعیین‌کننده نوع ترموکوپل (مانند K، J، T و غیره) و همچنین محدوده دمایی و دقت آن است. به همین دلیل، هر نوع ترموکوپل نیاز به یک ترکیب فلزی خاص و در نتیجه، برای تمایز و شناسایی آسان‌تر، دارای رنگ‌بندی خاصی برای سیم‌های خود است.

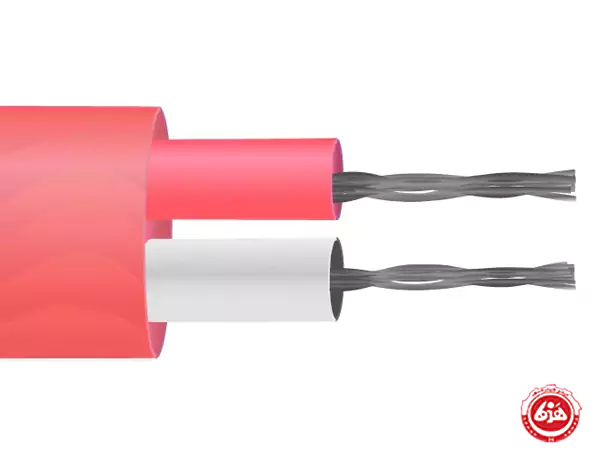

مقدمه‌ای بر استانداردهای بین‌المللی رنگ‌بندی ترموکوپل
تنوع در رنگ‌بندی سیم ترموکوپل‌ها در سراسر جهان، به دلیل وجود استانداردهای بین‌المللی مختلف است. استانداردهایی مانند ANSI (آمریکایی)، IEC (بین‌المللی)، JIS (ژاپنی)، DIN (آلمانی)، BS (بریتانیایی) و GOST (روسیه) هر یک دارای کد رنگی مخصوص به خود هستند. این تنوع ممکن است در ابتدا گیج‌کننده به نظر برسد، اما با شناسایی استاندارد مبدأ ترموکوپل می‌توان به راحتی نوع آن را تشخیص داد.
نکته کلیدی این است که همیشه قبل از بررسی رنگ سیم، باید استاندارد ساخت ترموکوپل را شناسایی کنید. این اطلاعات معمولاً روی بدنه ترموکوپل، لیبل یا در اسناد فنی آن ذکر شده است. منطقه جغرافیایی محل ساخت یا استفاده و همچنین زمان ساخت ترموکوپل می‌تواند در تعیین استاندارد مورد استفاده نقش داشته باشد.
راهنمای کامل تشخیص نوع ترموکوپل بر اساس استاندارد ANSI (آمریکا)
استاندارد ANSI (American National Standards Institute) به طور گسترده‌ای در آمریکای شمالی و در بسیاری از صنایع دیگر در سراسر جهان مورد استفاده قرار می‌گیرد. در این استاندارد، یک قانون کلی وجود دارد: سیم منفی همیشه به رنگ قرمز است. این یک تفاوت اساسی با برخی استانداردهای دیگر (مانند IEC) است که باید به آن توجه داشت.
| نوع ترموکوپل | رنگ سیم مثبت (+) | رنگ سیم منفی (-) | رنگ روکش کلی (Outer Jacket) | محدوده دمایی تقریبی (سانتی‌گراد) | جنس آلیاژ |
|---|---|---|---|---|---|
| K | زرد | قرمز | زرد | 200- تا 1250+ | کرومل-آلومل |
| J | سفید | قرمز | سفید یا مشکی | 0 تا 750+ | آهن-کنستانتان |
| T | آبی | قرمز | آبی | 200- تا 350+ | مس-کنستانتان |
| E | بنفش | قرمز | بنفش | 200- تا 900+ | کرومل-کنستانتان |
| N | نارنجی | قرمز | نارنجی | 270- تا 1300+ | نیکروسیل-نیسیل |
| R/S | مشکی | قرمز | مشکی | 0 تا 1760+ | پلاتین رودیوم-پلاتین |
| B | خاکستری | قرمز | خاکستری | 600+ تا 1820+ | پلاتین رودیوم-پلاتین رودیوم |
ترموکوپل نوع K در استاندارد ANS

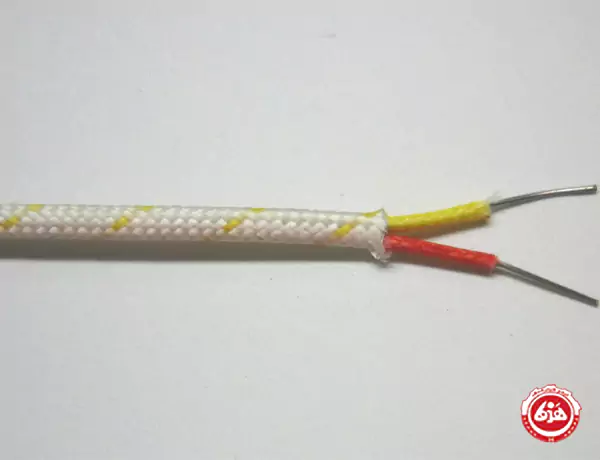

این نوع K ترموکوپل از ترکیب فلزات کرومل و آلومل ساخته شده است. سیم مثبت آن به رنگ زرد و سیم منفی آن (همانند همه انواع ANSI) به رنگ قرمز است. روکش کلی آن نیز معمولاً زرد رنگ است. محدوده دمایی وسیع (از منفی 200 تا مثبت 1250 درجه سانتی‌گراد) و مقاومت خوب در برابر اکسیداسیون، آن را به یکی از پرکاربردترین انواع ترموکوپل تبدیل کرده است.
ترموکوپل نوع J در استاندارد ANSI
ترموکوپل نوع J از آهن و کنستانتان ساخته می‌شود. سیم مثبت این ترموکوپل به رنگ سفید و سیم منفی آن قرمز است. روکش کلی معمولاً سفید یا مشکی است. این نوع ترموکوپل برای اندازه‌گیری دما در محدوده صفر تا مثبت 750 درجه سانتی‌گراد مناسب است و در محیط‌های با خلاء یا احیاکننده عملکرد خوبی دارد.
ترموکوپل نوع T در استاندارد ANSI
ترموکوپل نوع T با آلیاژهای مس و کنستانتان شناخته می‌شود. سیم مثبت آن آبی رنگ و سیم منفی آن قرمز است و روکش کلی نیز معمولاً آبی است. این ترموکوپل در محدوده دمایی منفی 200 تا مثبت 350 درجه سانتی‌گراد کاربرد دارد و به دلیل دقت بالا در دماهای پایین و مقاومت در برابر رطوبت، برای کاربردهای برودتی و پزشکی مناسب است.
ترموکوپل نوع N در استاندارد ANSI
این ترموکوپل که از نیکروسیل و نیسیل ساخته شده، عملکرد بسیار خوبی در دماهای بالا و در محیط‌های اکسیدکننده دارد. سیم مثبت آن نارنجی رنگ و سیم منفی قرمز است، با روکش کلی نارنجی. ترموکوپل نوع N در استاندارد ANSI محدوده دمایی وسیعی از منفی 270 تا مثبت 1300 درجه سانتی‌گراد را پوشش می‌دهد و پایداری و تکرارپذیری بالایی دارد.
ترموکوپل نوع E در استاندارد ANSI
ترموکوپل نوع E از کرومل و کنستانتان تشکیل شده است. سیم مثبت آن بنفش و سیم منفی آن قرمز رنگ است، با روکش کلی بنفش. این نوع بالاترین ولتاژ خروجی (EMF) را در بین ترموکوپل‌های پایه فلزی دارد و در محدوده دمایی منفی 200 تا مثبت 900 درجه سانتی‌گراد کاربرد دارد. حساسیت بالای آن باعث می‌شود برای اندازه‌گیری‌های دقیق در دماهای پایین‌تر بسیار مناسب باشد.
در استاندارد ANSI، یک قانون کلی وجود دارد که به شما کمک شایانی می‌کند: سیم منفی در همه انواع ترموکوپل‌ها (به جز در کابل‌های جبران‌ساز خاص)، همیشه به رنگ قرمز است. این نکته می‌تواند آموزش تشخیص نوع ترموکوپل از رنگ سیم را ساده‌تر کند.
راهنمای کامل تشخیص نوع ترموکوپل بر اساس استاندارد IEC (بین‌المللی)
استاندارد IEC (International Electrotechnical Commission) یک استاندارد جهانی است که در بسیاری از کشورها به خصوص در اروپا و آسیا پذیرفته شده است. این استاندارد دارای تفاوت‌های عمده‌ای در رنگ‌بندی با استاندارد ANSI است که توجه به آن ضروری است.
| نوع ترموکوپل | رنگ سیم مثبت (+) | رنگ سیم منفی (-) | رنگ روکش کلی (Outer Jacket) | محدوده دمایی تقریبی (سانتی‌گراد) |
|---|---|---|---|---|
| K | سبز | سفید | سبز | 200- تا 1250+ |
| J | مشکی | سفید | مشکی | 0 تا 750+ |
| T | آبی | سفید | آبی | 200- تا 350+ |
| E | بنفش | سفید | بنفش | 200- تا 900+ |
| N | صورتی | سفید | صورتی | 270- تا 1300+ |
| R/S | مشکی | سفید | نارنجی | 0 تا 1760+ |
| B | خاکستری | قرمز | خاکستری | 600+ تا 1820+ |
همانطور که در جدول مشاهده می‌شود، در استاندارد IEC، سیم منفی اغلب به رنگ سفید است، در حالی که در ANSI قرمز بود. این یکی از مهمترین تفاوت‌ها است که باید به آن توجه داشت تا از اشتباهات رایج در تشخیص نوع ترموکوپل جلوگیری شود.
نگاهی به سایر استانداردهای رایج رنگ‌بندی ترموکوپل
علاوه بر ANSI و IEC، استانداردهای دیگری نیز در مناطق مختلف جهان مورد استفاده قرار می‌گیرند که دانستن آن‌ها به شما در تشخیص نوع ترموکوپل از رنگ سیم ها کمک می‌کند:
- استاندارد JIS (ژاپن): این استاندارد عمدتاً در ژاپن رایج است. به عنوان مثال، در ترموکوپل نوع K در JIS، سیم مثبت زرد و سیم منفی قرمز (مانند ANSI) اما روکش کلی آبی است.
- استاندارد DIN (آلمان): در این استاندارد، به عنوان مثال برای نوع K، سیم مثبت سبز و منفی سفید (مانند IEC) و روکش کلی نیز سبز است.
- استاندارد BS (بریتانیا): استاندارد بریتانیایی نیز دارای رنگ‌بندی خاص خود است. برای مثال، در نوع K، سیم مثبت قهوه‌ای و منفی آبی است.
تشخیص دقیق ترموکوپل در صورت عدم آگاهی از استاندارد دقیق مبدأ می‌تواند پیچیده باشد. همیشه تلاش کنید تا با مراجعه به اسناد فنی یا مشاوره با متخصصان هیتر هدف، استاندارد ترموکوپل خود را مشخص کنید.
نکات و ملاحظات حیاتی برای تشخیص مطمئن نوع ترموکوپل از رنگ سیم
صرفاً تکیه بر رنگ سیم می‌تواند گاهی اوقات منجر به خطا شود. برای تشخیص نوع ترموکوپل از رنگ سیم ها با اطمینان کامل، به نکات زیر توجه کنید:
- بررسی مدارک و لیبل‌ها: اولین و معتبرترین منبع، کاتالوگ، پلاک، یا برچسب مشخصات سازنده ترموکوپل است. این مدارک معمولاً نوع ترموکوپل و استاندارد رنگ‌بندی آن را مشخص می‌کنند.
- سیم‌های جبران‌ساز (Extension/Compensating Wires): این سیم‌ها برای افزایش طول ترموکوپل و انتقال سیگنال به دستگاه اندازه‌گیری استفاده می‌شوند. سیم‌های جبران‌ساز لزوماً از همان آلیاژهای خود ترموکوپل نیستند و ممکن است رنگ‌بندی متفاوتی داشته باشند. همیشه به این تفاوت توجه کنید.
- تاثیر عوامل محیطی: با گذشت زمان، حرارت بالا، رطوبت یا مواد شیمیایی می‌توانند باعث فرسودگی و تغییر رنگ روکش سیم‌ها شوند. در چنین مواردی، رنگ اولیه ممکن است قابل اعتماد نباشد.
- ترموکوپل‌های خاص یا سفارشی: برخی ترموکوپل‌ها ممکن است به صورت سفارشی برای کاربردهای خاص تولید شده باشند و از رنگ‌بندی غیر استاندارد پیروی کنند. در این حالت، مشورت با سازنده یا تامین‌کننده ضروری است.
- تایید نهایی با مولتی‌متر: برای اطمینان کامل، می‌توانید با استفاده از یک مولتی‌متر و اندازه‌گیری ولتاژ خروجی (میلی‌ولت) ترموکوپل در یک دمای مشخص، آن را با جداول استاندارد EMF (الکتروموتیو فورس) مقایسه کنید. این روش، یک تایید نهایی و بسیار مطمئن برای تشخیص نوع ترموکوپل از رنگ سیم است.
آیا روش‌های دیگری برای تشخیص نوع ترموکوپل وجود دارد؟
بله، علاوه بر رنگ سیم، روش‌های دیگری نیز برای تشخیص نوع ترموکوپل از رنگ سیم ها و تایید آن وجود دارد:

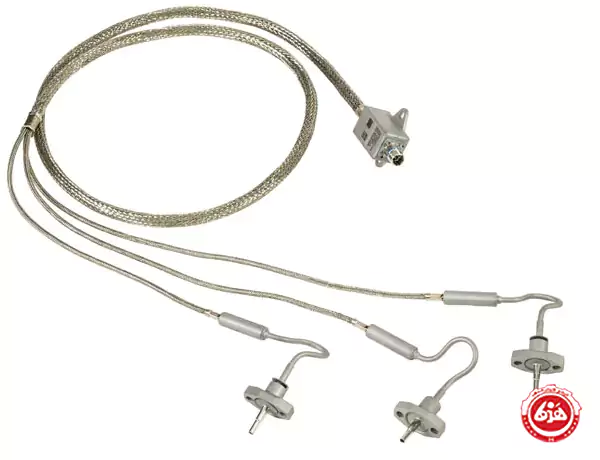

- بررسی کد حک شده روی غلاف یا کانکتور: بسیاری از ترموکوپل‌ها دارای کد یا حروفی روی غلاف فلزی یا کانکتور خود هستند که نوع آن‌ها را مشخص می‌کند.
- استفاده از دستگاه‌های کالیبراتور ترموکوپل: این دستگاه‌ها می‌توانند نوع ترموکوپل را تشخیص داده و خروجی آن را کالیبره کنند.
- مشاهده جنس مواد تشکیل‌دهنده: در برخی موارد (به خصوص در ترموکوپل‌های بدون غلاف)، با مشاهده دقیق رنگ و ظاهر آلیاژهای سیم‌ها می‌توان نوع ترموکوپل را حدس زد، هرچند این روش دقت کمتری دارد و برای عموم کاربران توصیه نمی‌شود.
نتیجه‌گیری
تشخیص نوع ترموکوپل از رنگ سیم‌ها یکی از مهمترین مراحل در نصب و نگهداری سیستم‌های اندازه‌گیری دما است. همانطور که گفته شد، این فرآیند با وجود سادگی ظاهری، پیچیدگی‌های خاص خود را به دلیل وجود استانداردهای متعدد بین‌المللی دارد. با دقت به جدول استاندارد رنگ بندی سیم و کابل ترموکوپل و رعایت نکات حیاتی، می‌توانید از خطاهای پرهزینه جلوگیری کنید.
انتخاب و نصب صحیح ترموکوپل برای ایمنی، دقت و کارایی فرآیندهای صنعتی شما بسیار حیاتی است. برای مشاوره تخصصی در زمینه انتخاب، خرید و تشخیص انواع ترموکوپل، با کارشناسان مجرب هیتر هدف تماس بگیرید. ما آماده‌ایم تا شما را در انتخاب بهترین راهکار برای نیازهای اندازه‌گیری دمای خود یاری کنیم.
سوالات متداول
چرا رنگ سیم‌های ترموکوپل در استانداردهای بین‌المللی مختلف، با یکدیگر متفاوت هستند؟
این تفاوت به دلیل ریشه‌های تاریخی و منطقه‌ای، اولویت‌های طراحی و ملاحظات خاص هر استاندارد (مثل مقاومت به تداخل) در طول زمان شکل گرفته است.
اگر رنگ سیم‌های ترموکوپل من با هیچ‌کدام از جداول استاندارد ANSI یا IEC مطابقت نداشت، چه اقداماتی باید انجام دهم؟
ابتدا اسناد و لیبل‌های ترموکوپل را برای یافتن استاندارد سازنده بررسی کنید؛ اگر اطلاعاتی یافت نشد، باید با سازنده تماس گرفته یا با متخصصین هیتر هدف مشورت کنید و در نهایت از یک کالیبراتور ترموکوپل برای تشخیص استفاده نمایید.
آیا می‌توان صرفاً با نگاه کردن به رنگ سیم ترموکوپل، قطبیت (مثبت و منفی) آن را بدون خطا تشخیص داد؟
خیر، در حالی که رنگ سیم‌ها در هر استاندارد قطبیت را نشان می‌دهند (مثلاً در ANSI سیم قرمز همیشه منفی است)، برای اطمینان کامل، به خصوص در ترموکوپل‌های نامشخص، بهتر است از تست‌های ولتاژ با مولتی‌متر یا آهن‌ربا برای برخی انواع خاص استفاده شود.
سیم‌های جبران‌ساز ترموکوپل چه تفاوتی با سیم‌های خود ترموکوپل دارند و چرا رنگ‌بندی آن‌ها ممکن است متفاوت باشد؟
سیم‌های جبران‌ساز (کابل رابط ترموکوپل) برای افزایش طول ترموکوپل به کار می‌روند اما لزوماً از همان آلیاژهای خود ترموکوپل نیستند و هدفشان حفظ ویژگی‌های ترموالکتریکی در طول مسیر است؛ رنگ‌بندی آن‌ها ممکن است با رنگ‌بندی سیم‌های خود ترموکوپل متفاوت باشد تا تفاوتشان مشخص شود.
در صورت تشخیص اشتباه نوع ترموکوپل بر اساس رنگ سیم، چه پیامدها و خطراتی برای سیستم اندازه‌گیری یا فرآیند وجود دارد؟
تشخیص اشتباه نوع ترموکوپل منجر به اندازه‌گیری نادرست دما، خطاهای بزرگ در کنترل فرآیند، کاهش ایمنی سیستم، آسیب به تجهیزات و محصولات، و در نهایت خرابی سیستم و خسارات مالی خواهد شد.
