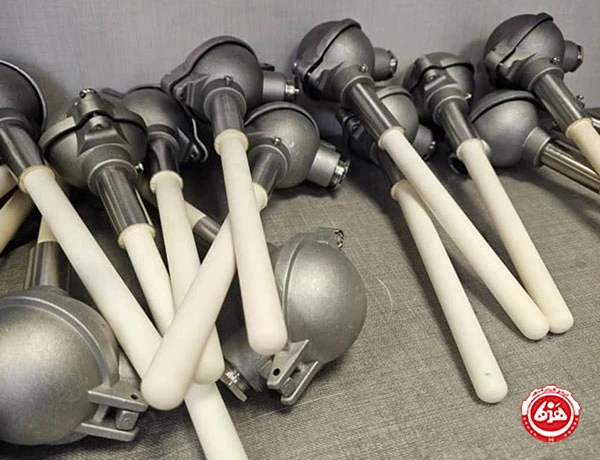

ترموکوپل نوع B، به عنوان یک سنسور حیاتی در صنعت، برای اندازه گیری دما در شرایط بسیار دشوار و فوقالعاده گرم طراحی شده است. این حسگر دما با بهرهگیری از آلیاژهای گرانبهای پلاتین و رودیوم، قابلیت عملکرد در دماهای تا 1820 درجه سانتیگراد را فراهم میآورد و آن را به انتخابی ایدهآل برای صنایع دما بالا تبدیل میکند. دقت بینظیر و پایداری فوقالعاده، این ترموکوپل را از سایر انواع متمایز میسازد و به ابزاری کلیدی در فرآیندهای صنعتی حساس تبدیل میکند.
مشخصات فنی ترموکوپل نوع B
| نام کامل محصول | ترموکوپل نوع B (تیپ B) |
| کشور سازنده | تولید داخل و اروپایی (با گواهی ضمانت اصالت کالا) |
| برند | متغیر (بسته به تامینکننده مغزی و سرامیک، مانند جانسون و هالدن وانگر) |
| حداکثر دمای کارکرد | تا 1820 درجه سانتیگراد (در شرایط خاص) |
| ترکیب مواد | پایه مثبت: 70% پلاتین، 30% رودیوم؛ پایه منفی: 94% پلاتین، 6% رودیوم |
| متریال عایق | سرامیک (آلومینا-سیلیکات با خلوص بالا) و/یا عایق معدنی فشرده MgO (اکسید منیزیم) با غلاف فلزی |
| ویژگیهای ظاهری | دارای هد درجه یک، ساپورت استنلس استیل 316 و ترمینال داخلی |
| ابعاد | قابل ارائه در قطرها و طولهای متفاوت، طبق درخواست مشتری |
| دقت اندازهگیری | استاندارد: +/- 0.5%؛ با محدودیتهای ویژه خطا: +/- 0.25% |
| مقاومت به محیط | مقاوم در برابر اکسیداسیون دمای بالا، استحکام مکانیکی و مقاومت بالا در برابر فشار |
معرفی جامع و عملکرد ترموکوپل نوع B
ترموکوپل نوع B یکی از پیشرفتهترین و کارآمدترین سنسورهای اندازه گیری دما است که در گستره وسیعی از صنایع دما بالا کاربرد دارد. این سنسور از دو فلز ناهمسان پلاتین و رودیوم ساخته شده که به دلیل خواص شیمیایی و فیزیکی منحصربهفرد، توانایی پایداری و دقت بالا را در دماهای بسیار شدید فراهم میآورد. اصل کارکرد ترموکوپل بر پایه اثر ترموالکتریکی یا اثر سیبک استوار است؛ هنگامی که دو فلز متفاوت در یک نقطه به یکدیگر متصل شده و این نقطه اتصال در معرض تغییرات دمایی قرار میگیرد، یک ولتاژ الکتریکی کوچک (میلیولت) تولید میشود. این ولتاژ متناسب با اختلاف دما بین نقطه اندازهگیری (یا نقطه داغ) و نقطه مرجع (نقطه سرد) است و سپس توسط یک میله مرجع یا دستگاه اندازهگیری به قرائت دمایی تبدیل میشود.
برای خرید ترموکوپل در انواع مختلف از سایت هیتر هدف می توانید با کارشناسان مجموعه تماس بگیرید.
ساختار مستحکم این ترموکوپل، از جمله استفاده از عایقهای سرامیکی با خلوص بالا (معمولاً آلومینا-سیلیکات) و در برخی موارد عایق معدنی فشرده اکسید منیزیم (MgO) با غلاف فلزی خارجی، دوام آن را در برابر شوکهای مکانیکی و حرارتی تضمین میکند. هد درجه یک و ساپورت استنلس استیل 316 نیز به مقاومت کلی و سهولت نصب این سنسور کمک شایانی میکنند. با وجود تمامی مزایا، لازم به ذکر است که ترموکوپل نوع B در دماهای پایینتر (زیر 50 درجه سانتیگراد) دقت کمتری نشان میدهد و نباید در اتمسفرهای کاهنده یا در معرض بخارات فلزی/غیرفلزی قرار گیرد، زیرا این شرایط میتواند به سنسور آسیب رسانده و دقت کالیبراسیون آن را تحت تأثیر قرار دهد. با این حال، در محدوده دمایی بهینه خود، این سنسور بیرقیب است و پایداری طولانیمدت را حتی پس از استفادههای مکرر در دماهای بسیار بالا حفظ میکند.
مزایای کلیدی ترموکوپل نوع B
- محدوده دمایی فوقالعاده بالا: قابلیت اندازه گیری دما تا 1820 درجه سانتیگراد، ایدهآل برای فرآیندهای صنعتی با دمای بسیار بالا.
- دقت و پایداری استثنایی: حفظ دقت بالا در دماهای بسیار گرم، حتی پس از دورههای طولانی استفاده.
- مقاومت بالا در برابر اکسیداسیون: ترکیب پلاتین و رودیوم، مقاومت عالی در برابر خوردگی و آلودگی در محیطهای اکسیدکننده را تضمین میکند.
- استحکام مکانیکی بالا: طراحی مقاوم برای تحمل شرایط سخت صنعتی و فشارهای بالا.
- مناسب برای محیطهای خاص: قابلیت استفاده در خلاء برای دورههای کوتاه و مقاومت بالاتر نسبت به انواع R و S در برابر شکست بین دانه.
- واکنش سریع در دماهای بالا: پاسخدهی سریع به تغییرات دمایی بالای 500 درجه سانتیگراد.
جدول مشخصات مهم ترموکوپل نوع B
| نام ویژگی | توضیح کامل ویژگی |
| دامنه دمای عملیاتی | ترموکوپل نوع B عمدتاً برای صنایع دما بالا طراحی شده است و میتواند دماهایی در بازه 0 تا 1820 درجه سانتیگراد را اندازهگیری کند، اگرچه بهترین عملکرد و دقت خود را در دماهای بالای 600 درجه سانتیگراد نشان میدهد. این گستره وسیع آن را به گزینهای بینظیر برای کورههای صنعتی، فرآیندهای ذوب فلزات و سایر محیطهای فوقالعاده گرم تبدیل میکند. |
| ترکیب فلزات پایه | ویژگی منحصربهفرد این ترموکوپل، استفاده از آلیاژهای گرانبهای پلاتین و رودیوم است. پایه مثبت آن حاوی 70% پلاتین و 30% رودیوم است که مقاومت حرارتی و پایداری الکتریکی فوقالعادهای را ارائه میدهد. پایه منفی آن نیز از 94% پلاتین و 6% رودیوم تشکیل شده که این ترکیب به حفظ دقت و پایداری در بلندمدت کمک میکند، به خصوص در مواجهه با دماهای بسیار بالا. |
| مقاومت در برابر آلودگی | به دلیل خلوص بالای آلیاژهای به کار رفته، ترموکوپل نوع B در برابر آلودگیهای محیطی و اکسیداسیون در دماهای بالا مقاومت بسیار خوبی از خود نشان میدهد. این ویژگی به معنای عمر مفید طولانیتر و حفظ دقت اندازهگیری در محیطهای صنعتی چالشبرانگیز است، هرچند که باید از قرار گرفتن در اتمسفرهای کاهنده یا بخارات خاص محافظت شود. |
| پایداری و طول عمر | ترموکوپل نوع B به دلیل ساختار مستحکم و استفاده از مواد با کیفیت بالا، از پایداری و طول عمر قابل توجهی برخوردار است. این سنسور قادر است برای مدت زمان طولانی در شرایط دمایی شدید بدون از دست دادن دقت یا خرابی عملکردی، به اندازه گیری دما بپردازد. این ویژگی آن را به سرمایهگذاریای مقرونبهصرفه در صنایع نیازمند پایش مداوم دما تبدیل میکند. |
| حساسیت در دماهای پایین | یکی از محدودیتهای ترموکوپل نوع B، حساسیت کمتر آن در دماهای پایینتر از 500 درجه سانتیگراد است. در این بازه دمایی، ولتاژ خروجی آن کمتر و پاسخدهی آن کندتر است. بنابراین، برای اندازه گیری دما در کاربردهایی که نیاز به دقت بالا در دماهای پایین دارند، استفاده از انواع دیگر ترموکوپل مانند K یا J توصیه میشود. |
نحوه استفاده و نکات مهم در نصب ترموکوپل نوع B
استفاده بهینه و افزایش طول عمر ترموکوپل نوع B مستلزم رعایت دقیق مراحل نصب و ملاحظات محیطی است. با توجه به ماهیت حساس و کاربرد آن در صنایع دما بالا، هر گونه سهلانگاری میتواند منجر به کاهش دقت یا خرابی سنسور شود. در ادامه به صورت گام به گام به نحوه استفاده صحیح و نکات کلیدی در نصب این سنسور میپردازیم:
- انتخاب محل مناسب نصب: اولین گام، انتخاب دقیق محلی است که قرار است اندازه گیری دما در آن صورت گیرد. این محل باید نماینده واقعی دمای فرآیند باشد و از جریانهای هوایی ناخواسته یا نقاط سرد و گرم موضعی دور باشد. غلاف ترموکوپل باید به اندازه کافی در محیط مورد نظر غوطهور شود تا از خطاهای ناشی از انتقال حرارت محیطی جلوگیری شود.
- حفاظت از سنسور: ترموکوپل نوع B با وجود مقاومت بالا، نسبت به برخی محیطها حساسیت دارد. از قرار دادن آن در اتمسفرهای کاهنده که در آن اکسیژن از روی اکسیدهای فلزی جدا میشود، جداً خودداری کنید. همچنین، بخارات فلزی یا غیر فلزی میتوانند به سنسور آلودگی رسانده و کالیبراسیون آن را مختل کنند. برای محافظت بیشتر، استفاده از لوله سرامیکی ضد گاز و یک لوله ثانویه از جنس آلومینا یا کاربید سیلیکون توصیه میشود. در محیطهای خشن، استفاده از لوله بیرونی فلزی نیز میتواند به افزایش طول عمر مفید سنسور کمک کند.
- نصب فیزیکی: ترموکوپل را با استفاده از هد و ساپورت استنلس استیل 316 به صورت محکم و پایدار در محل مورد نظر نصب کنید. اطمینان حاصل کنید که اتصال مکانیکی آن محکم بوده و لرزشهای اضافی به سنسور وارد نمیشود. اتصالات الکتریکی باید تمیز و عاری از هرگونه آلودگی باشند تا انتقال ولتاژ بدون اختلال صورت گیرد.
- اتصال به سیستم اندازهگیری: ترموکوپل نوع B باید به یک دستگاه اندازهگیری یا کنترلر دما که با این نوع سنسور سازگار است، متصل شود. اطمینان حاصل کنید که ترمینالهای داخلی ترموکوپل به درستی و بر اساس قطبیت صحیح به ورودیهای دستگاه متصل شدهاند. استفاده از سیمهای رابط جبرانساز (Extension Wire) مناسب برای ترموکوپل نوع B که از جنس آلیاژهای پلاتین و رودیوم یا آلیاژهای جایگزین با خصوصیات ترموالکتریکی مشابه ساخته شدهاند، جهت جلوگیری از خطاهای ناشی از ولتاژهای ناخواسته در طول مسیر سیمکشی بسیار حیاتی است.
- کالیبراسیون و بررسی دورهای: برای اطمینان از دقت مداوم اندازه گیری دما، کالیبراسیون منظم ترموکوپل نوع B ضروری است. این عمل باید در بازههای زمانی مشخص و با استفاده از تجهیزات کالیبراسیون معتبر انجام شود. همچنین، بازرسیهای دورهای برای شناسایی هرگونه آسیب فیزیکی به غلاف یا عایق سنسور، و بررسی وضعیت اتصالات الکتریکی، به حفظ عملکرد بهینه و طول عمر سنسور کمک شایانی میکند.
خرید مطمئن ترموکوپل نوع B از هیتر هدف
برای خرید ترموکوپل نوع B اصل و با کیفیت بالا، میتوانید همین حالا از طریق این صفحه، محصول مورد نظر خود را از فروشگاه اینترنتی هیتر هدف با قیمت بسیار مناسب و با ضمانت اصالت کالا تهیه کنید. محصولات ما ۱۰۰٪ اصل بوده و مستقیماً از نمایندگیهای معتبر برندهای معتبر جهانی و تولیدکنندگان داخلی تهیه میشوند و با تضمین اصالت کالا ارائه میگردند. در صورت نیاز، مدارک خرید معتبر نیز ارائه میگردد. همچنین تمام محصولات ما دارای ضمانت اصالت و فاکتور خرید معتبر میباشند.
نتیجه گیری
ترموکوپل نوع B ابزاری بیبدیل در دنیای اندازه گیری دما در محیطهای صنعتی با حرارت فوقالعاده بالاست. توانایی بینظیر این سنسور در مقاومت و پایداری در دماهایی تا 1820 درجه سانتیگراد، آن را به انتخابی ضروری برای صنایع دما بالا نظیر فولاد، شیشه، سیمان و نیروگاهی تبدیل کرده است. بهرهگیری از آلیاژهای گرانبهای پلاتین و رودیوم، نه تنها دقت بینظیری را فراهم میآورد، بلکه مقاومت آن را در برابر آلودگی و اکسیداسیون تضمین میکند. با وجود قیمت بالاتر و حساسیت کمتر در دماهای پایین، مزایای چشمگیر آن در کاربردهای تخصصی، ترموکوپل نوع B را به یک سرمایهگذاری ارزشمند برای هر صنعتی که با چالشهای دمایی شدید روبروست، تبدیل میکند. رعایت نکات نصب و نگهداری، پایداری و طول عمر این سنسور حیاتی را تضمین کرده و به بهرهوری پایدار فرآیندهای صنعتی کمک شایانی مینماید.
سوالات متداول خرید ترموکوپل نوع B
تفاوت اصلی ترموکوپل نوع B با سایر انواع ترموکوپل چیست؟
تفاوت اصلی در محدوده دمایی کاری و ترکیب آلیاژهای آن است. ترموکوپل نوع B بالاترین محدوده دمایی را در بین انواع ترموکوپلهای فلزات گرانبها ارائه میدهد و از آلیاژهای پلاتین با درصد بالای رودیوم استفاده میکند که مقاومت بینظیری در برابر اکسیداسیون و پایداری در دماهای شدید به آن میبخشد.
آیا ترموکوپل نوع B برای اندازهگیری دماهای پایین مناسب است؟
خیر، ترموکوپل نوع B برای اندازه گیری دما در محیطهای با دمای بالا بهینهسازی شده است. در دماهای کمتر از 500 درجه سانتیگراد، حساسیت و دقت آن به طور قابل توجهی کاهش مییابد و برای این کاربردها، انواع دیگر ترموکوپلها مانند نوع K یا J مناسبتر هستند.
در چه صنایعی از ترموکوپل نوع B استفاده میشود؟
این نوع ترموکوپل به طور گسترده در صنایع دما بالا مانند صنایع فولاد و آهن، تولید شیشه و سرامیک، کارخانههای سیمان، نیروگاهها، و هر فرآیندی که نیاز به پایش دقیق دما در محیطهای بسیار گرم دارد، کاربرد دارد. همچنین در کاربردهای خاصی مانند کورههای خلاء نیز مورد استفاده قرار میگیرد.
چگونه میتوان عمر مفید ترموکوپل نوع B را افزایش داد؟
برای افزایش طول عمر ترموکوپل نوع B، باید از قرار گرفتن آن در اتمسفرهای کاهنده و در معرض بخارات فلزی یا غیر فلزی جلوگیری کرد. استفاده از غلافهای محافظ سرامیکی یا فلزی مناسب و انجام کالیبراسیون و بازرسیهای دورهای منظم نیز به حفظ عملکرد و افزایش دوام آن کمک میکند.
