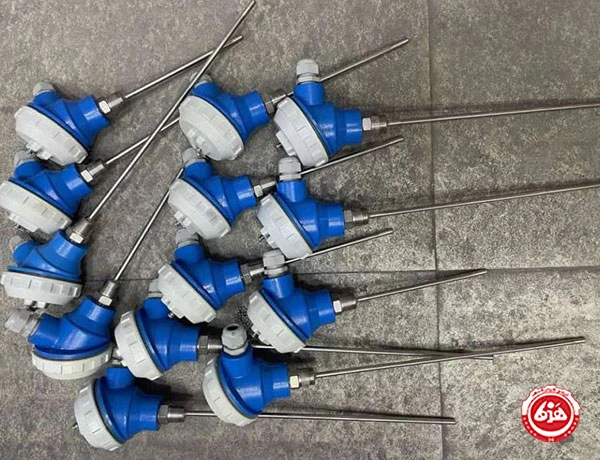

خرید ترموکوپل نوع J

ترموکوپل نوع J یک حسگر دمایی پرکاربرد در صنعت است که برای اندازه‌گیری دقیق دما در گستره‌های مشخص استفاده می‌شود. این نوع ترموکوپل به دلیل ساختار منحصر به فرد خود از دو سیم فلزی آهن و کنستانتین تشکیل شده و خروجی ولتاژی متناسب با تغییرات دما ارائه می‌دهد. ترموکوپل نوع J، به عنوان یکی از محبوب‌ترین انواع سنسورهای دما، نقش حیاتی در کنترل فرآیندهای صنعتی و آزمایشگاهی ایفا می‌کند. این سنسور دما به دلیل ویژگی‌های خاص خود، از جمله قیمت مناسب و پایداری قابل قبول در شرایط کاری مشخص، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد. با درک صحیح عملکرد و محدودیت‌های آن، می‌توان از مزایای این ابزار دقیق به بهترین شکل بهره برد.

مشخصات کلی ترموکوپل نوع J

معرفی جامع ترموکوپل نوع J

ترموکوپل نوع J، که به نام ترموکوپل آهن-کنستانتین نیز شناخته می‌شود، یکی از پرمصرف‌ترین و مهم‌ترین حسگرهای دمایی در دنیای صنعت و اتوماسیون است. این سنسور دما بر اساس پدیده ترموالکتریک یا اثر سیبک (Seebeck effect) کار می‌کند؛ پدیده‌ای که در آن اختلاف دما بین دو نقطه اتصال دو فلز غیرهمجنس، منجر به تولید یک ولتاژ الکتریکی کوچک می‌شود. در ترموکوپل نوع J، این دو فلز شامل یک سیم از جنس آهن خالص به عنوان پایه مثبت و یک سیم از جنس کنستانتین (آلیاژ مس و نیکل) به عنوان

پایه منفی هستند. این ترکیب خاص از فلزات، ویژگی‌های منحصربه‌فردی را به این ترموکوپل می‌بخشد که آن را برای کاربردهای خاصی ایده‌آل می‌سازد.
ساختار پایه ترموکوپل نوع J شامل دو نقطه اتصال است: یک اتصال “گرم” که در معرض دمای مورد اندازه‌گیری قرار می‌گیرد و یک اتصال “سرد” که در دمای مرجع ثابت نگهداری می‌شود. اختلاف ولتاژ تولید شده بین این دو اتصال، متناسب با اختلاف دمای بین آن‌هاست. این ولتاژ، که معمولاً در حد میلی‌ولت است، توسط دستگاه‌های اندازه‌گیری یا کنترل‌کننده قرائت و به دما تبدیل می‌شود. رنگ‌بندی استاندارد سیم‌های این ترموکوپل شامل رنگ سفید برای سیم مثبت (آهن) و رنگ قرمز برای سیم منفی (کنستانتین) است که به شناسایی صحیح پایه‌ها کمک می‌کند.

برای تماس کلیک کنید

علی‌رغم مزایای فراوان، ترموکوپل نوع J دارای محدودیت‌هایی نیز هست که باید در نظر گرفته شوند. حضور آهن در ترکیب آن باعث می‌شود که این ترموکوپل در محیط‌های دارای رطوبت بالا مستعد زنگ‌زدگی باشد. زنگ‌زدگی می‌تواند مقاومت سیم‌ها را تغییر داده و نویز در سیگنال دما ایجاد کند، که در نهایت منجر به قرائت‌های نادرست می‌شود. به همین دلیل، برای افزایش طول عمر در محیط‌های مرطوب، استفاده از غلاف‌های محافظ ویژه یا روکش‌های سرامیکی توصیه می‌شود. همچنین، این نوع ترموکوپل نباید در محیط‌های خورنده یا محیط‌های بسیار اکسیدکننده در دماهای بالا مورد استفاده قرار گیرد، زیرا آهن در این شرایط به سرعت اکسید شده و از بین می‌رود.

یکی دیگر از چالش‌های مربوط به ترموکوپل نوع J، حساسیت آن به میدان‌های مغناطیسی قوی است. به دلیل خاصیت فرومغناطیس آهن، این سنسور در مجاورت میدان‌های مغناطیسی شدید (مانند آنچه در کارخانه‌های تولید فولاد یا نزدیک تجهیزات پرقدرت الکتریکی یافت می‌شود) ممکن است دچار اِلقای ولتاژ ناخواسته شده و دقت اندازه‌گیری آن مختل شود. برای مقابله با این مشکل، استفاده از سپرهای مغناطیسی و کابل‌های شیلددار ضروری است.

پدیده پیری ترموکوپل نیز در طول زمان بر دقت این سنسور تأثیر می‌گذارد. به مرور زمان و در اثر قرار گرفتن در معرض دماهای بالا، ساختار فلزات تشکیل‌دهنده ترموکوپل دچار تغییرات مولکولی و اکسیداسیون می‌شود که به تدریج باعث انحراف در خروجی ولتاژ و کاهش دقت اندازه‌گیری می‌گردد. کالیبراسیون دوره‌ای و منظم ترموکوپل، راهکاری مؤثر برای جبران این پدیده و حفظ دقت سیستم اندازه‌گیری است. علاوه بر این، در محیط‌های غنی از هیدروژن، فلز آهن می‌تواند دچار پدیده جذب هیدروژنی (Hydrogen Embrittlement) شود که به کاهش استحکام و پایداری سیم‌ها و در نهایت ترک‌خوردگی سنسور منجر می‌گردد. این موضوع در صنایعی مانند نفت، گاز، پتروشیمی و راکتورهای شیمیایی که با اتمسفرهای حاوی هیدروژن سروکار دارند، از اهمیت بالایی برخوردار است. برای این دست از کاربردها، استفاده از روکش‌های محافظتی خاص می‌تواند طول عمر ترموکوپل نوع J را به میزان قابل توجهی افزایش دهد.

مزایای کلیدی ترموکوپل نوع J

• قیمت مناسب و مقرون‌به‌صرفه: این ترموکوپل به دلیل استفاده از فلزات رایج، گزینه‌ای اقتصادی است.
• قابلیت استفاده در محیط‌های خلأ: در محیط‌های بدون اکسیژن، عملکرد و پایداری بالایی دارد.
• دقت و اطمینان بالا در محدوده عملکرد بهینه: در بازه 40- تا 750 درجه سانتی‌گراد، اندازه‌گیری‌های قابل اعتمادی ارائه می‌دهد.
• خاصیت خطی بسیار خوب در رنج‌های دمایی پایین: برای کاربردهایی که نیاز به دقت بالا در دماهای متوسط و پایین دارند، ایده‌آل است.
• حساسیت بالا: قادر به تشخیص تغییرات کوچک دما و پاسخ‌دهی سریع به نوسانات حرارتی.
• پایداری عالی در شرایط مناسب: در محیط‌های غیرخورنده و غیرمرطوب، عمر مفید و عملکرد ثابتی دارد.بررسی جزئیات فنی ترموکوپل نوع J


  نام ویژگی	توضیح کامل ویژگی
  ترکیب فلزات و ساختار	ترموکوپل نوع J از دو سیم غیر همجنس تشکیل شده است: سیم مثبت آن از جنس آهن (Iron) و سیم منفی آن از آلیاژ کنستانتین (Constantan) که ترکیبی از 55% مس و 45% نیکل می‌باشد. این انتخاب مواد، ویژگی‌های الکتریکی و حرارتی خاصی را به این نوع ترموکوپل می‌بخشد که آن را از سایر انواع متمایز می‌کند. اتصال این دو فلز در یک نقطه (اتصال گرم) باعث ایجاد ولتاژ ترموالکتریک در پاسخ به تغییرات دما می‌شود که اساس کارکرد این سنسور است. ترکیب آهن و کنستانتین به ترموکوپل نوع J حساسیت بالایی در بازه دمایی مشخص می‌بخشد و آن را برای کاربردهایی که نیاز به تشخیص دقیق تغییرات دما دارند، مناسب می‌سازد.
  بازه دمایی کارکرد و محدودیت‌ها	اگرچه ترموکوپل نوع J از لحاظ تئوری قادر است در گستره وسیعی از دماها (از 210- تا 1200 درجه سانتی‌گراد) به صورت کلی کار کند، اما برای دستیابی به دقت و پایداری بهینه و جلوگیری از آسیب به سنسور، توصیه اکید می‌شود که در محدوده 40- تا 750 درجه سانتی‌گراد مورد استفاده قرار گیرد. علت این محدودیت، نقطه کوری آهن است که در دمای 770 درجه سانتی‌گراد قرار دارد. در این دما، خواص مغناطیسی آهن تغییر می‌کند و این امر به صورت مستقیم بر خروجی ولتاژ سنسور تأثیر می‌گذارد و باعث می‌شود که ترموکوپل دقت خود را از دست بدهد و حتی پس از بازگشت به دماهای پایین‌تر نیز به حالت اولیه خود بازنگردد. بنابراین، برای کاربردهای دمابالا که فراتر از 750 درجه سانتی‌گراد هستند، استفاده از انواع دیگر ترموکوپل مانند نوع K یا R توصیه می‌شود.
  حساسیت و دقت اندازه‌گیری	حساسیت ترموکوپل نوع J، که با نام ضریب سیبک نیز شناخته می‌شود، حدود 50 تا 55 میکروولت بر درجه سانتی‌گراد است. این حساسیت نسبتاً بالا به این معنی است که این ترموکوپل می‌تواند تغییرات کوچک دما را با دقت بیشتری تشخیص دهد و پاسخ‌دهی سریع‌تری نسبت به نوسانات حرارتی ارائه دهد. این ویژگی آن را برای کاربردهایی که نیاز به پاسخ سریع و دقیق به تغییرات دما دارند، مانند سیستم‌های کنترل دما در صنایع پلاستیک و قالب‌ریزی، بسیار مناسب می‌سازد. دقت اندازه‌گیری این ترموکوپل در محدوده بهینه عملکردی خود، قابل رقابت با ترموکوپل نوع K است که آن را به یک ابزار اندازه‌گیری قابل اعتماد تبدیل می‌کند، مشروط بر اینکه در شرایط محیطی مناسب به کار گرفته شود.
  مقاومت در برابر محیط‌های خاص	به دلیل وجود فلز آهن در ساختار ترموکوپل نوع J، این سنسور در محیط‌های دارای رطوبت بالا، محیط‌های خورنده یا محیط‌های اکسیدکننده در دماهای بالا، مستعد زنگ‌زدگی و آسیب دیدگی است. آهن به راحتی در مجاورت اکسیژن و رطوبت اکسید می‌شود که این پدیده منجر به تغییر مقاومت سیم‌ها، ایجاد نویز در سیگنال دما و در نهایت قرائت‌های نادرست می‌شود. بنابراین، برای افزایش طول عمر و حفظ دقت در چنین محیط‌هایی، استفاده از غلاف‌های محافظ مناسب (مانند غلاف‌های سرامیکی یا فلزی مقاوم در برابر خوردگی) یا انتخاب نوع دیگری از ترموکوپل ضروری است. با این حال، ترموکوپل نوع J عملکرد بسیار خوبی در محیط‌های خلأ یا محیط‌های با اتمسفر کاهنده از خود نشان می‌دهد، زیرا در این شرایط، اکسیداسیون آهن به حداقل می‌رسد و پایداری سنسور حفظ می‌شود.
  تأثیر میدان‌های مغناطیسی و پدیده پیری	حضور آلیاژ آهن در ترکیب ترموکوپل نوع J باعث می‌شود که این سنسور نسبت به میدان‌های مغناطیسی قوی حساسیت بیشتری داشته باشد. در محیط‌هایی مانند کارخانه‌های تولید فولاد یا نزدیک تجهیزات الکتریکی پرقدرت، میدان‌های مغناطیسی می‌توانند باعث اِلقای ناخواسته ولتاژ در سنسور شده و قرائت‌های دمایی را تحت تأثیر قرار دهند. برای مقابله با این مشکل، استفاده از سپرهای مغناطیسی و کابل‌های شیلددار توصیه می‌شود. علاوه بر این، ترموکوپل‌های نوع J نیز مانند سایر ترموکوپل‌ها، به مرور زمان و بر اثر اکسیداسیون و تغییرات ساختاری در فلزات خود، دچار پدیده پیری می‌شوند و دقت اندازه‌گیری آن‌ها کاهش می‌یابد. این پدیده می‌تواند باعث انحراف قرائت‌ها تا 10 درجه سانتی‌گراد شود. کالیبراسیون دوره‌ای و نگهداری مناسب برای کاهش اثرات پیری و حفظ دقت در درازمدت ضروری است.

راهنمای گام‌به‌گام استفاده از ترموکوپل نوع J

برای بهره‌برداری صحیح و دستیابی به حداکثر دقت از ترموکوپل نوع J، رعایت مراحل نصب و نگهداری از اهمیت بالایی برخوردار است. این راهنما شما را در فرآیند استفاده از این حسگر دمایی یاری می‌کند:

1. انتخاب و آماده‌سازی مکان نصب: پیش از هر چیز، مکانی را برای نصب ترموکوپل انتخاب کنید که نماینده واقعی دمای مورد نظر باشد. این نقطه باید از هرگونه نویز الکتریکی قوی، منابع حرارتی مزاحم یا جریان‌های هوایی ناخواسته دور باشد. اطمینان حاصل کنید که ترموکوپل به اندازه کافی در محیط اندازه‌گیری غوطه‌ور شود تا یک اندازه‌گیری دقیق و پایدار ارائه دهد. برای محیط‌های صنعتی، ممکن است نیاز به استفاده از ترموول (Thermowell) باشد که یک غلاف محافظ است و ترموکوپل را از آسیب‌های مکانیکی، فشار یا خوردگی محافظت می‌کند.

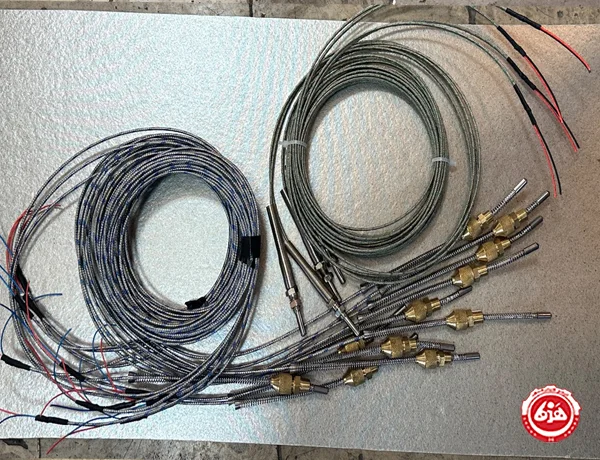

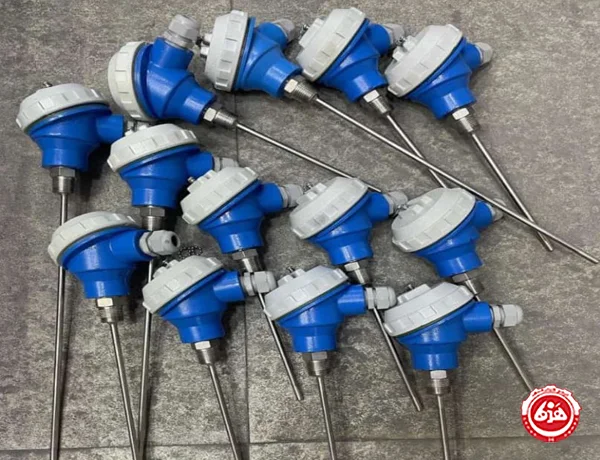

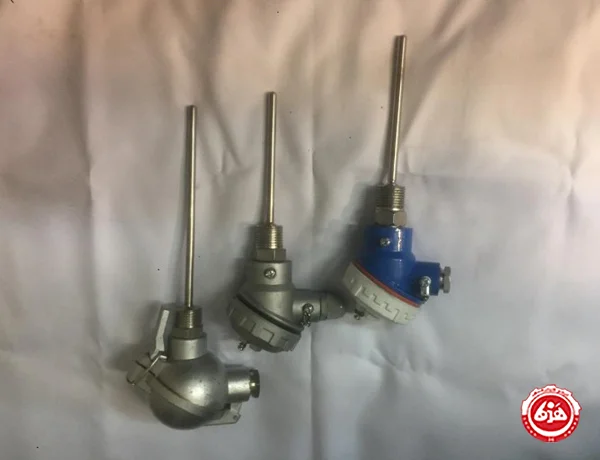

2. نصب فیزیکی ترموکوپل: ترموکوپل را به آرامی و با احتیاط در محل مورد نظر خود قرار دهید. بسته به نوع ترموکوپل (سیمی، هددار، فلنج‌دار و غیره)، روش نصب متفاوت است. در ترموکوپل‌های سیمی، ممکن است نیاز به تثبیت با بست یا کلمپ باشد. ترموکوپل‌های هددار معمولاً با رزوه یا فلنج به فرآیند متصل می‌شوند. اطمینان حاصل کنید که اتصال گرم ترموکوپل کاملاً در تماس با محیطی است که دمای آن را اندازه‌گیری می‌کنید. از خم شدن بیش از حد یا وارد آوردن فشار به ترموکوپل خودداری کنید تا به سیم‌های داخلی آن آسیبی وارد نشود.
3. اتصال الکتریکی به دستگاه اندازه‌گیری: سیم‌های مثبت و منفی ترموکوپل نوع J را به پایه‌های ورودی مثبت و منفی دستگاه اندازه‌گیری یا کنترل‌کننده دما متصل کنید. سیم مثبت (سفید) به ورودی مثبت و سیم منفی (قرمز) به ورودی منفی وصل می‌شود. دقت در این مرحله بسیار حیاتی است، زیرا اتصال اشتباه سیم‌ها (پلاریته معکوس) منجر به قرائت دمای نادرست یا حتی معکوس می‌شود. در صورت استفاده از کابل جبران‌ساز (Extension Cable)، حتماً از کابل مخصوص ترموکوپل نوع J استفاده کنید تا خطای اندازه‌گیری به حداقل برسد. این کابل‌ها دارای خواص ترموالکتریک مشابه سیم‌های ترموکوپل هستند.
4. تنظیمات اولیه و کالیبراسیون: پس از اتصال فیزیکی و الکتریکی، دستگاه اندازه‌گیری خود را بر روی حالت ترموکوپل نوع J تنظیم کنید. اکثر کنترل‌کننده‌ها و دماسنج‌های دیجیتال دارای قابلیت انتخاب نوع ترموکوپل هستند. در صورت لزوم، فرآیند کالیبراسیون اولیه را انجام دهید. کالیبراسیون شامل مقایسه قرائت ترموکوپل با یک مرجع دمایی دقیق و تنظیم دستگاه برای حذف خطاهای احتمالی است. این مرحله برای اطمینان از دقت اندازه‌گیری در درازمدت و جبران هرگونه انحراف (Drift) ناشی از پیری سنسور بسیار مهم است.
5. نظارت و نگهداری دوره‌ای: پس از راه‌اندازی، به صورت دوره‌ای قرائت‌های ترموکوپل را پایش کنید و مطمئن شوید که دماها منطقی و پایدار هستند. هرگونه نوسان غیرعادی، انحراف یا عدم تطابق با سایر سنسورها ممکن است نشانه‌ای از مشکل باشد. برای افزایش طول عمر ترموکوپل، از قرار دادن آن در معرض شوک‌های حرارتی ناگهانی یا ارتعاشات شدید خودداری کنید. بررسی‌های بصری منظم برای تشخیص علائم خوردگی، زنگ‌زدگی یا آسیب فیزیکی به غلاف ترموکوپل نیز ضروری است. در صورت مشاهده هرگونه نقص، ترموکوپل را تعویض یا تعمیر کنید تا از عملکرد صحیح سیستم اندازه‌گیری اطمینان حاصل شود.

برای تماس کلیک کنید

خرید و استعلام قیمت ترموکوپل نوع J

برای خرید ترموکوپل نوع J اصل و با کیفیت، می‌توانید همین حالا از طریق فروشگاه اینترنتی هیتر هدف، محصول مورد نظر خود را با قیمت بسیار مناسب و با ضمانت اصالت کالا تهیه کنید. محصولات ما ۱۰۰٪ اصل بوده و مستقیماً از تولیدکنندگان معتبر و نمایندگی‌های رسمی برند تهیه می‌شوند و با تضمین کیفیت و اصالت کالا ارائه می‌گردند. هیتر هدف با ارائه فاکتور خرید معتبر و خدمات پشتیبانی حرفه‌ای، تجربه‌ای مطمئن و رضایت‌بخش از خرید ترموکوپل را برای شما به ارمغان می‌آورد. برای استعلام قیمت و دریافت مشاوره تخصصی پیش از خرید، می‌توانید با کارشناسان ما در هیتر هدف تماس بگیرید. ما اینجا هستیم تا شما را در انتخاب بهترین ترموکوپل متناسب با نیازهای خاص پروژه یا صنعت‌تان یاری کنیم.

نتیجه‌گیری
ترموکوپل نوع J، به عنوان یک ابزار دقیق حیاتی در صنعت، با ترکیب فلزات آهن و کنستانتین، راهکاری مقرون‌به‌صرفه و قابل اعتماد برای اندازه‌گیری دما در بازه مشخصی ارائه می‌دهد. این سنسور با حساسیت بالا و پایداری مناسب در محیط‌های خلأ و اتمسفر کاهنده، نقش مهمی در فرآیندهای کنترل کیفیت و بهینه‌سازی عملیات صنعتی ایفا می‌کند. با درک صحیح محدودیت‌های آن در برابر رطوبت، محیط‌های اکسیدکننده دما بالا و میدان‌های مغناطیسی قوی، و همچنین با رعایت اصول نصب و نگهداری صحیح، می‌توان از حداکثر پتانسیل این حسگر بهره‌برداری کرد. انتخاب دقیق ترموکوپل نوع J بر اساس نیازهای کاربردی و توجه به جزئیات فنی، تضمین‌کننده عملکردی دقیق و طولانی‌مدت در سیستم‌های اندازه‌گیری دما خواهد بود.
