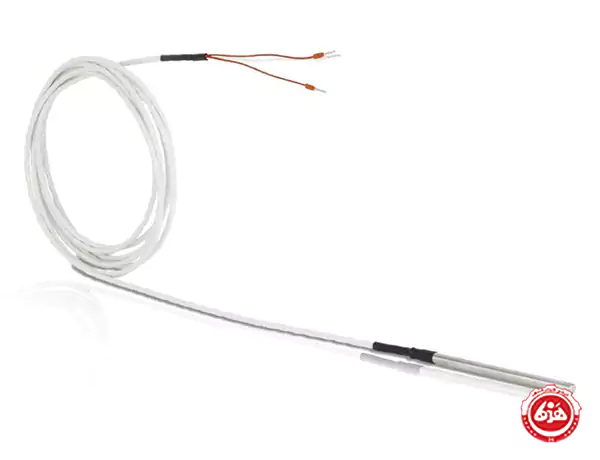

نحوه تست ترموکوپل

تست ترموکوپل فرآیندی است حیاتی برای اطمینان از صحت عملکرد و اندازه‌گیری دقیق دما در طیف وسیعی از دستگاه‌ها و سیستم‌ها، از اجاق گاز خانگی گرفته تا کوره‌های صنعتی. این بررسی شامل سنجش مقاومت و ولتاژ خروجی ترموکوپل تحت شرایط دمایی مختلف است تا هرگونه نقص یا انحراف از مقادیر استاندارد شناسایی شود و از مشکلات احتمالی جلوگیری گردد. با انجام تست دوره‌ای و دقیق، می‌توان عمر مفید ترموکوپل‌ها را افزایش داد و از دقت سیستم‌های کنترلی که به این سنسورها متکی هستند، اطمینان حاصل کرد.

برای تماس کلیک کنید

در دنیای امروز که دقت و اطمینان در اندازه‌گیری دما حرف اول را می‌زند، ترموکوپل‌ها به عنوان یکی از رایج‌ترین و قابل‌اعتمادترین حسگرهای دما، نقش کلیدی ایفا می‌کنند. این ابزارهای ساده اما پرکاربرد، از دو سیم فلزی غیرهمجنس تشکیل شده‌اند که در یک نقطه به هم متصل شده‌اند. اساس کار ترموکوپل بر پایه “اثر سیبک” است؛ پدیده‌ای که در آن اختلاف دما بین محل اتصال (Hot Junction) و انتهای آزاد سیم‌ها (Cold Junction)، منجر به تولید یک ولتاژ الکتریکی بسیار کوچک (میلی ولت) می‌شود. این ولتاژ مستقیماً با اختلاف دما متناسب است و همین ویژگی، ترموکوپل را به ابزاری ایده‌آل برای اندازه‌گیری دما در محدوده‌های وسیع تبدیل کرده است.

از کاربردهای خانگی مانند تست ترموکوپل اجاق گاز و تست ترموکوپل بخاری گرفته تا تست ترموکوپل صنعتی در کوره‌ها و سیستم‌های پتروشیمی، ترموکوپل‌ها دائم در معرض شرایط سخت محیطی مانند دماهای بالا، ارتعاش، و آلودگی‌های شیمیایی قرار دارند. این عوامل می‌توانند به مرور زمان باعث خرابی ترموکوپل، از دست دادن دقت اندازه‌گیری یا حتی از کار افتادن کامل آن شوند. بنابراین، نحوه تست ترموکوپل و عیب‌یابی صحیح آن از اهمیت ویژه‌ای برخوردار است. با تست ترموکوپل با مولتی متر و دیگر روش‌های تخصصی، می‌توان از عملکرد صحیح این حسگرهای حیاتی اطمینان حاصل کرد و از خسارات احتمالی ناشی از خطای دما جلوگیری نمود. در ادامه این راهنمای جامع از سایت هیتر هدف، به بررسی دقیق روش‌های تست ترموکوپل خواهیم پرداخت تا شما بتوانید با اطمینان کامل، سلامت سنسورهای دمای خود را ارزیابی کنید.

نشانه‌های خرابی ترموکوپل و زمان مناسب برای تست

ترموکوپل‌ها اگرچه ابزارهایی مقاوم و با دوام هستند، اما مانند هر قطعه مکانیکی یا الکترونیکی دیگری، ممکن است دچار خرابی شوند. شناسایی زودهنگام نشانه‌های خرابی ترموکوپل می‌تواند از مشکلات بزرگ‌تر و هزینه‌های اضافی جلوگیری کند. برخی از رایج‌ترین علائم خرابی ترموکوپل عبارتند از:

• افت ناگهانی یا تدریجی دقت اندازه‌گیری: اگر متوجه شدید دمای نمایش داده شده با دمای واقعی محیط یا فرآیند همخوانی ندارد، احتمال خرابی ترموکوپل وجود دارد.
• نمایش دماهای غیرواقعی یا نوسانات زیاد: مشاهده دماهای بسیار پایین یا بالا که با منطق فرآیند همخوانی ندارد، یا نوسانات شدید و بی‌دلیل دما روی نمایشگر، می‌تواند نشانه مشکل در ترموکوپل باشد.
• عدم پاسخگویی ترموکوپل به تغییرات دما: زمانی که دمای محیط یا فرآیند تغییر می‌کند، اما ترموکوپل هیچ واکنشی نشان نمی‌دهد یا پاسخ آن بسیار کند است.
• خطاهای سیستم کنترل: در سیستم‌های اتوماسیون صنعتی، ممکن است پیام‌های خطا (ارور) مربوط به حسگر دما نمایش داده شود.
• خاموش شدن ناگهانی شعله (در لوازم گازی): در مواردی مانند تست ترموکوپل اجاق گاز یا تست ترموکوپل بخاری گازی، اگر شعله بدون دلیل خاموش می‌شود و پس از رها کردن ولوم روشن نمی‌ماند، احتمالاً ترموکوپل معیوب است.

آماده‌سازی قبل از شروع تست ترموکوپل

قبل از اقدام به نحوه تست ترموکوپل، انجام یک سری آماده‌سازی‌های ضروری برای اطمینان از صحت نتایج و حفظ ایمنی فرد بسیار مهم است:

1. نکات ایمنی:
   o همیشه قبل از شروع کار، منبع تغذیه دستگاهی که ترموکوپل در آن نصب شده است (چه برق و چه گاز) را قطع کنید.
   o اگر ترموکوپل در محیط گرمی کار می‌کند، اجازه دهید کاملاً خنک شود تا خطر سوختگی از بین برود.
   o از دستکش‌های عایق و ابزار مناسب استفاده کنید.
2. تجهیزات مورد نیاز برای تست:
   o مولتی متر دیجیتال: ابزاری ضروری برای تست ترموکوپل با مولتی متر، که قابلیت اندازه‌گیری مقاومت (اهم) و ولتاژ میلی‌ولت DC را داشته باشد.
   o منبع حرارتی: برای تست ولتاژ خروجی، به یک منبع حرارت کوچک و کنترل شده نیاز دارید. برای تست ترموکوپل گاز، یک فندک یا شعله اجاق گاز کوچک کافی است. برای ترموکوپل‌های صنعتی، ممکن است از حمام آب گرم، کوره کالیبراسیون یا هیترهای کنترل شده استفاده شود.
   o منبع سرمایشی: برای تست ترموکوپل با حمام یخ، به مخلوط آب و یخ نیاز دارید.
   o کالیبراتور یا شبیه‌ساز ترموکوپل (اختیاری): برای تست‌های دقیق‌تر و کالیبراسیون حرفه‌ای.
   o ترمومتر مرجع: برای مقایسه دما در روش‌های حمام کالیبراسیون.
   o جدول تبدیل دما-میلی‌ولت ترموکوپل: برای تفسیر نتایج ولتاژ خروجی بر اساس نوع ترموکوپل (مثلاً نحوه تست ترموکوپل نوع k نیاز به جدول تیپ K دارد).
3. شناسایی نوع ترموکوپل:
   انواع مختلفی از ترموکوپل‌ها (مانند تیپ J, K, T, E, N, R, S, B) وجود دارند که هر کدام از آلیاژهای فلزی متفاوتی ساخته شده‌اند و منحنی ولتاژ-دمای منحصر به فرد خود را دارند. برای تفسیر صحیح نتایج، باید نوع ترموکوپل خود را شناسایی کنید. این اطلاعات معمولاً روی غلاف یا سر ترموکوپل مشخص شده است. شرکت هیتر هدف نیز برای راحتی مشتریان خود، تمامی اطلاعات مربوط به انواع ترموکوپل‌ها و جدول تبدیل آن‌ها را در وبسایت خود ارائه می‌دهد تا فرآیند تست را آسان‌تر کند.روش‌های جامع تست ترموکوپل (مراحل گام به گام و نکات تخصصی)

برای بررسی سلامت ترموکوپل، روش‌های مختلفی وجود دارد که بسته به نوع ترموکوپل، کاربرد آن و دقت مورد نیاز، می‌توانید از آن‌ها استفاده کنید. در ادامه، به تشریح جامع و گام به گام پرکاربردترین روش‌ها می‌پردازیم:

تست ترموکوپل با مولتی متر (روش پرکاربرد و ضروری)

تست ترموکوپل با مولتی متر یکی از رایج‌ترین و در دسترس‌ترین روش‌ها برای عیب یابی ترموکوپل است. این روش شامل اندازه‌گیری دو ویژگی اصلی ترموکوپل است: مقاومت و ولتاژ خروجی. یک مولتی متر خوب می‌تواند به شما در تست ترموکوپل صنعتی و خانگی کمک کند.

مقدمه بر اصول تست با مولتی متر (اندازه‌گیری مقاومت و ولتاژ میلی‌ولت)

ترموکوپل‌ها در حالت عادی باید مقاومت بسیار پایینی داشته باشند و با اعمال حرارت، یک ولتاژ میلی‌ولتی مشخص تولید کنند. هرگونه انحراف از این حالت، نشان‌دهنده مشکل است.

«برای تست دقیق ترموکوپل، باید هم پیوستگی الکتریکی (مقاومت) و هم توانایی تولید ولتاژ (میلی‌ولت) آن را بررسی کرد. این دو معیار اصلی برای تشخیص سلامت ترموکوپل هستند.»

مرحله ۱: تست پیوستگی (Continuity Test) و مقاومت (اهم ترموکوپل)

این تست برای بررسی سالم بودن سیم‌های ترموکوپل و عدم قطعی در مدار داخلی آن انجام می‌شود.

1. تنظیم مولتی متر: مولتی متر را روی حالت اندازه‌گیری مقاومت (Ω – اهم) یا حالت پیوستگی (Continuity) که معمولاً با نماد بلندگو مشخص می‌شود، قرار دهید.
2. اتصال پروب‌ها: پروب‌های مولتی متر را به دو سر سیم ترموکوپل وصل کنید. قطبیت در این مرحله مهم نیست.
3. قرائت نتایج:
   o مقاومت کم (حدود ۰ تا ۵۰ اهم): اگر مولتی متر مقاومت بسیار کمی را نشان دهد یا صدای بوق پیوستگی را بشنوید، به این معنی است که سیم‌ها سالم هستند و مدار باز نیست. مقاومت دقیق به نوع و طول سیم ترموکوپل بستگی دارد. برای نحوه تست ترموکوپل نوع k، مقاومت معمولاً در محدوده 2 تا 50 اهم است.
   o مقاومت بالا یا مدار باز (OL/Infinity): اگر مولتی متر “OL” (Over Load) یا مقاومت بسیار بالایی را نشان دهد، به این معنی است که سیم‌ها قطع شده‌اند (مدار باز ترموکوپل) و ترموکوپل معیوب است. این مورد یکی از علل اصلی تست خرابی ترموکوپل بخاری گازی یا اجاق گاز است که باعث می‌شود شعله روشن نماند.
4. نکات مربوط به مقاومت کابل: مقاومت کلی ترموکوپل شامل مقاومت سیم‌های خود ترموکوپل و سیم‌های رابط آن است. همیشه انتظار مقاومت بسیار پایین را داشته باشید. مقاومت بالا نشان‌دهنده شکستگی یا خوردگی شدید سیم است.

مرحله ۲: تست ولتاژ خروجی (Voltage Output Test – میلی ولت ترموکوپل)

این تست برای بررسی توانایی ترموکوپل در تولید ولتاژ متناسب با دما انجام می‌شود.

1. تنظیم مولتی متر: مولتی متر را روی حالت اندازه‌گیری ولتاژ DC در محدوده میلی‌ولت (mVDC) تنظیم کنید. این محدوده معمولاً بین ۰ تا ۲۰۰ میلی‌ولت است.
2. اتصال پروب‌ها: پروب قرمز مولتی متر را به سیم مثبت (معمولاً قرمز) و پروب مشکی را به سیم منفی (معمولاً زرد یا آبی) ترموکوپل وصل کنید. قطبیت در این مرحله بسیار مهم است. برای نحوه تست ترموکوپل نوع k، سیم مثبت معمولاً کرومل (زرد) و سیم منفی آلومل (قرمز) است (استاندارد بین‌المللی رنگی).
3. روش تست با استفاده از منبع حرارتی:
   o برای ترموکوپل‌های لوازم خانگی (مثل تست ترموکوپل اجاق گاز، تست ترموکوپل بخاری، تست ترموکوپل آبگرمکن): سر حسگر ترموکوپل را در معرض شعله کوچک فندک، شعله اجاق گاز، یا آب گرم قرار دهید.
   o برای ترموکوپل‌های صنعتی: می‌توانید از یک هیتر کوچک یا حتی آب گرم استفاده کنید.
   o مشاهده ولتاژ: همزمان با گرم شدن نوک ترموکوپل، ولتاژ نمایش داده شده روی مولتی متر باید افزایش یابد. این افزایش باید پیوسته و متناسب با دما باشد.
4. روش تست ترموکوپل با حمام یخ (Cold Junction Compensation): این روش برای دقت بالاتر در آزمایشگاه‌ها یا کاربردهای حساس توصیه می‌شود.
   o یک ظرف را با مخلوط آب و یخ خالص پر کنید ( دمای صفر درجه سانتی‌گراد).
   o سر ترموکوپل را داخل حمام یخ قرار دهید. در این حالت، ولتاژ خروجی ترموکوپل باید نزدیک به صفر میلی‌ولت باشد (زیرا اختلاف دما با نقطه مرجع صفر است).
   o سپس سر ترموکوپل را از حمام یخ خارج کرده و حرارت دهید. ولتاژ باید افزایش یابد. این روش به شما کمک می‌کند تا مطمئن شوید ترموکوپل در دمای مرجع به درستی عمل می‌کند و خطا از جبران‌سازی اتصال سرد نیست.
5. نحوه مقایسه ولتاژ خروجی با جدول تبدیل دما-میلی‌ولت:
   پس از مشاهده ولتاژ، آن را با جدول استاندارد دما-میلی‌ولت برای نوع ترموکوپل خود مقایسه کنید. این جداول ولتاژ خروجی ایده‌آل را در دماهای مختلف نشان می‌دهند. برای مثال، در نحوه تست ترموکوپل نوع k، در دمای ۱۰۰ درجه سانتی‌گراد، حدود ۴.۰۹۶ میلی‌ولت ولتاژ خروجی مورد انتظار است. شرکت هیتر هدف این جداول را در دسترس کاربران قرار داده است.
6. تفسیر نتایج:
   o ولتاژ صحیح و پایدار: افزایش پیوسته و منطقی ولتاژ با افزایش دما نشان‌دهده ترموکوپل سالم است.
   o نوسانات زیاد یا عدم ولتاژ: نوسانات نامنظم، عدم تولید ولتاژ یا تولید ولتاژ بسیار کم نشان‌دهنده خرابی ترموکوپل است.

مرحله ۳: بررسی اتصال بدنه (Grounding Check)

این تست به ویژه برای تست ترموکوپل صنعتی با غلاف فلزی اهمیت دارد و برای اطمینان از عدم نشتی جریان به بدنه فلزی ترموکوپل است که می‌تواند باعث خطای اندازه‌گیری یا حتی خطر برق‌گرفتگی شود.

1. تنظیم مولتی متر: مولتی متر را روی حالت اندازه‌گیری مقاومت بالا (مثلاً مگااهم – MΩ یا کیلوهم – kΩ) قرار دهید.
2. اتصال پروب‌ها: یک پروب مولتی متر را به یکی از سیم‌های ترموکوپل و پروب دیگر را به غلاف فلزی بیرونی (بدنه) ترموکوپل وصل کنید.
3. قرائت نتایج: مقاومت باید بسیار بالا (در حد مگااهم یا OL) باشد. هرگونه مقاومت پایین (در حد کیلوهم یا کمتر) نشان‌دهنده آسیب به عایق داخلی و اتصال سیم به بدنه است (مدار بسته ترموکوپل به زمین)، که نیاز به تعویض ترموکوپل دارد.

تست ترموکوپل با شبیه‌ساز یا کالیبراتور ترموکوپل (روش دقیق و حرفه‌ای)

شبیه‌ساز یا کالیبراتور ترموکوپل ابزاری دقیق است که می‌تواند ولتاژ میلی‌ولت خروجی انواع ترموکوپل‌ها را شبیه‌سازی کند. این روش برای کالیبراسیون ترموکوپل و عیب یابی ترموکوپل صنعتی در سطح پیشرفته بسیار کاربردی است.

1. معرفی: کالیبراتور ترموکوپل ولتاژهای خاصی را تولید می‌کند که معادل خروجی یک ترموکوپل سالم در دماهای مشخص است.
2. مزایا: دقت بسیار بالا، قابلیت کنترل دقیق دما، شبیه‌سازی انواع تیپ‌های ترموکوپل (مانند نحوه تست ترموکوپل نوع k در دماهای مختلف)، و امکان تست کل حلقه کنترلی (از سنسور تا نمایشگر یا PLC).
3. مراحل تست:
   o شبیه‌ساز را به ورودی سیستم کنترلی (نمایشگر، PLC یا کنترلر) که ترموکوپل به آن متصل می‌شود، وصل کنید.
   o دمای مورد نظر را روی شبیه‌ساز تنظیم کنید (مثلاً ۵۰ درجه سانتی‌گراد).
   o مقدار نمایش داده شده روی سیستم کنترلی را با دمای تنظیم شده روی شبیه‌ساز مقایسه کنید. اگر یکسان باشند، سیستم کنترلی و سیم‌کشی ورودی سالم هستند.
   o سپس ترموکوپل واقعی را به سیستم وصل کرده و خروجی آن را با یک ترمومتر مرجع یا ترموکوپل کالیبره شده دیگر مقایسه کنید.
4. موارد کاربرد: این روش برای کالیبراسیون دوره‌ای، عیب‌یابی پیچیده در صنایع و اطمینان از صحت کل زنجیره اندازه‌گیری دما بسیار مناسب است.
   تست ترموکوپل با حمام آب/روغن کالیبراسیون (روش آزمایشگاهی و دقیق)

این روش به دلیل پایداری بالای دما، برای کالیبراسیون و تست دقیق ترموکوپل در آزمایشگاه‌ها و مراکز کالیبراسیون مورد استفاده قرار می‌گیرد.

1. معرفی: حمام کالیبراسیون شامل یک مایع (آب، روغن یا سیال سیلیکونی) است که دمای آن به صورت بسیار پایدار و یکنواخت کنترل می‌شود.
2. مزایا: پایداری دمایی عالی، دقت بالا در محدوده دمایی مشخص مایع، امکان کالیبره کردن چندین ترموکوپل به صورت همزمان.
3. مراحل تست:
   o ترموکوپل مورد تست و یک ترمومتر مرجع کالیبره شده را در حمام قرار دهید.
   o دمای حمام را به آرامی تا نقاط تست مورد نظر افزایش دهید (مثلاً هر ۵۰ درجه سانتی‌گراد).
   o در هر نقطه، پس از پایداری دما، ولتاژ خروجی ترموکوپل را با مولتی متر دقیق اندازه‌گیری کرده و آن را با دمای ترمومتر مرجع مقایسه کنید.
   o هرگونه اختلاف بین دمای اندازه‌گیری شده توسط ترموکوپل (با استفاده از جدول تبدیل) و دمای ترمومتر مرجع، نشان‌دهنده خطای ترموکوپل است.
4. محدودیت‌ها: محدودیت در محدوده دمایی (وابسته به نوع مایع)، اندازه نسبتاً بزرگ و هزینه بالا.
   تست ترموکوپل با کوره کالیبراسیون (برای دماهای بسیار بالا)

کوره‌های کالیبراسیون برای تست و کالیبره کردن ترموکوپل‌هایی که در دماهای بسیار بالا (تا ۱۷۰۰ درجه سانتی‌گراد یا بیشتر) کار می‌کنند، استفاده می‌شوند.

1. معرفی: این کوره‌ها دما را با دقت بالا در فضایی کوچک و کنترل شده به صورت یکنواخت ایجاد می‌کنند.
2. مزایا: قابلیت تست و کالیبراسیون در دماهای عملیاتی بالا و بسیار دقیق.
3. مراحل تست: مشابه روش حمام کالیبراسیون، ترموکوپل مورد تست و ترموکوپل مرجع را درون کوره قرار داده و دما را در نقاط مشخص افزایش می‌دهند و ولتاژ خروجی را ثبت می‌کنند.
4. نکات ایمنی: کار با کوره‌های کالیبراسیون نیازمند رعایت دقیق نکات ایمنی و تخصص بالا است، زیرا با دماهای بسیار خطرناک سروکار دارند.

مشکلات رایج و راه‌حل‌های آن‌ها:

1. مدار باز ترموکوپل (Open Circuit):
   o نشانه: در تست پیوستگی، مقاومت “OL” (مدار باز) را نشان می‌دهد یا هیچ ولتاژی در تست ولتاژ خروجی تولید نمی‌شود.
   o علت: قطع شدن سیم داخلی ترموکوپل (به دلیل شکستگی مکانیکی، خوردگی، یا ذوب شدن در دماهای بالا).
   o راه‌حل: معمولاً ترموکوپل باید تعویض شود. تعمیر ترموکوپل در صورت شکستگی داخلی، مقرون به صرفه یا عملی نیست. این رایج‌ترین دلیل تست خرابی ترموکوپل بخاری گازی است.
2. اتصال کوتاه (Short Circuit):
   o نشانه: ولتاژ خروجی بسیار پایین‌تر از حد انتظار است یا هیچ تغییری با دما نشان نمی‌دهد، در حالی که تست پیوستگی سالم است. گاهی اوقات این مشکل به دلیل اتصال کوتاه در غلاف یا کانکتورهاست.
   o علت: تماس بین دو سیم داخلی ترموکوپل در نقطه‌ای غیر از محل اتصال اندازه‌گیری.
   o راه‌حل: اگر مشکل در کانکتورها باشد، ممکن است قابل رفع باشد. در غیر این صورت، ترموکوپل باید تعویض شود.
3. قطبیت اشتباه:
   o نشانه: مولتی متر ولتاژ منفی یا ولتاژی بسیار متفاوت را نشان می‌دهد.
   o علت: اتصال اشتباه سیم‌های مثبت و منفی ترموکوپل به مولتی متر یا سیستم کنترلی.
   o راه‌حل: سیم‌ها را به درستی وصل کنید.
4. آلودگی و ناهمگنی (Inhomogeneity):
   o نشانه: دقت اندازه‌گیری به مرور زمان کاهش می‌یابد یا نتایج ناسازگار هستند.
   o علت: نفوذ مواد شیمیایی، اکسیداسیون یا تغییر ساختار متالورژیکی سیم‌ها در اثر دماهای بالا و زمان طولانی. این عامل اصلی از دست دادن دقت ترموکوپل صنعتی است.
   o راه‌حل: ترموکوپل باید تعویض و در صورت امکان، نوع مناسب‌تری برای آن محیط انتخاب شود.
5. اتصال زمین نادرست (Grounding Issues):
   o نشانه: نویز در سیگنال، خوانش‌های ناپایدار یا خطاهای سیستم.
   o علت: عایق‌بندی ضعیف بین سیم‌ها و غلاف، یا مشکلات در سیستم ارتینگ.
   o راه‌حل: بررسی و اصلاح سیستم ارتینگ، تعویض ترموکوپل معیوب.

نگهداری و افزایش طول عمر ترموکوپل‌ها

با رعایت چند نکته ساده در نگهداری و نصب، می‌توانید طول عمر ترموکوپل خود را به طور چشمگیری افزایش داده و از دقت اندازه‌گیری آن اطمینان حاصل کنید. شرکت هیتر هدف نیز همواره بر اهمیت نگهداری صحیح محصولات خود تاکید دارد:

1. انتخاب صحیح ترموکوپل برای کاربرد مورد نظر:
   مهمترین گام، انتخاب ترموکوپلی با تیپ (مثل نحوه تست ترموکوپل نوع k) و غلاف محافظ مناسب برای محیط کاری است. عواملی مانند محدوده دما، فشار، مواد شیمیایی خورنده، و ارتعاشات باید در نظر گرفته شوند.
2. محافظت از غلاف و عایق:
   غلاف محافظ ترموکوپل از سیم‌های داخلی در برابر آسیب‌های فیزیکی و شیمیایی محافظت می‌کند. از هرگونه خمیدگی شدید، ضربه یا سایش غلاف جلوگیری کنید. اطمینان حاصل کنید که عایق‌بندی کابل رابط نیز سالم باشد تا از نشتی الکتریکی و نویز جلوگیری شود.
3. نکات نصب و اتصال صحیح:
   o نصب صحیح: ترموکوپل را در محلی نصب کنید که به بهترین شکل، دمای واقعی فرآیند را اندازه‌گیری کند. از نصب آن در مجاورت منابع نویز الکتریکی قوی یا جریان‌های هوای ناپایدار خودداری کنید.
   o اتصال ترمینال‌ها: اطمینان حاصل کنید که ترمینال‌های اتصال ترموکوپل به سیستم کنترلی، تمیز، محکم و عاری از هرگونه خوردگی باشند. اتصال ضعیف یا خورده می‌تواند باعث افزایش مقاومت و خطای اندازه‌گیری شود.
   o استفاده از سیم رابط مناسب: همیشه از سیم‌های رابط جبران‌ساز (Compensation Cable) با همان نوع تیپ ترموکوپل استفاده کنید تا خطای اتصال سرد به حداقل برسد.
4. اجتناب از شوک‌های حرارتی و مکانیکی:
   تغییرات ناگهانی و شدید دما (شوک حرارتی) می‌تواند باعث ترک خوردن غلاف یا آسیب به سیم‌های داخلی شود. همچنین، از هرگونه کشش، پیچش یا ارتعاش بیش از حد ترموکوپل که می‌تواند منجر به شکستگی سیم‌ها شود، خودداری کنید.
5. کالیبراسیون دوره‌ای:
   به ویژه برای تست ترموکوپل صنعتی و کاربردهای حساس، انجام کالیبراسیون دوره‌ای (با استفاده از شبیه‌ساز یا حمام کالیبراسیون) ضروری است تا از حفظ دقت ترموکوپل در طول زمان اطمینان حاصل شود. این کار به شناسایی زودهنگام هرگونه “رانش کالیبراسیون” کمک می‌کند.

نتیجه‌گیری
در این مقاله به نحوه تست ترموکوپل به صورت جامع و کاربردی پرداختیم، از اصول اولیه و نشانه‌های خرابی گرفته تا روش‌های مختلف تست شامل تست ترموکوپل با مولتی متر، شبیه‌سازها، حمام‌های کالیبراسیون و کوره‌های دما بالا. درک صحیح این روش‌ها و توانایی تست خرابی ترموکوپل، چه در محیط‌های صنعتی با تست ترموکوپل صنعتی و چه در لوازم خانگی مانند تست ترموکوپل اجاق گاز و تست ترموکوپل بخاری، برای حفظ دقت اندازه‌گیری دما و جلوگیری از خسارات احتمالی ضروری است.

همانطور که دیدیم، تست ترموکوپل فرآیندی مهم برای اطمینان از عملکرد صحیح و افزایش طول عمر ترموکوپل است. با رعایت نکات ایمنی، استفاده از ابزارهای مناسب و تفسیر صحیح نتایج، می‌توانید به راحتی مشکلات ترموکوپل‌های خود را تشخیص داده و اقدامات لازم برای رفع آن‌ها را انجام دهید. به یاد داشته باشید که در بسیاری از موارد، تعویض ترموکوپل معیوب با یک نمونه با کیفیت، بهترین و مقرون به صرفه‌ترین راه‌حل است. شرکت هیتر هدف نیز با ارائه محصولات با کیفیت و راهنمایی‌های فنی، همواره در کنار متخصصان و کاربران خانگی است تا بهترین تجربه را در زمینه اندازه‌گیری و کنترل دما داشته باشید.

سوالات متداول نحوه تست ترموکوپل

آیا می‌توان ترموکوپل اجاق گاز خانگی را با همین روش‌ها تست کرد؟

بله، اصول تست ترموکوپل اجاق گاز و تست ترموکوپل گاز مشابه ترموکوپل‌های صنعتی است، اما معمولاً تنها نیاز به تست ترموکوپل با مولتی متر (تست پیوستگی و ولتاژ خروجی) با استفاده از یک فندک یا شعله کوچک وجود دارد. برای تست ترموکوپل بخاری گازی و تست ترموکوپل آبگرمکن دیواری بوتان نیز همین روش ساده کفایت می‌کند.

چگونه می‌توان از کالیبره بودن مولتی متر خود برای تست ترموکوپل اطمینان حاصل کرد؟

برای اطمینان از کالیبره بودن مولتی متر، می‌توانید از یک منبع ولتاژ دقیق (مانند باتری استاندارد یا یک کالیبراتور ولتاژ) برای بررسی دقت اندازه‌گیری میلی‌ولت آن استفاده کنید. همچنین، بررسی دوره‌ای مولتی متر توسط مراکز کالیبراسیون معتبر توصیه می‌شود، به خصوص اگر برای کاربردهای حساس صنعتی استفاده می‌شود.

تفاوت تست ترموکوپل RTD با ترموکوپل‌های معمولی چیست؟

RTDها (Resistance Temperature Detector) بر پایه تغییر مقاومت الکتریکی فلزات با دما کار می‌کنند، در حالی که ترموکوپل‌ها بر اساس اثر سیبک (تولید ولتاژ) عمل می‌کنند. بنابراین، تست ترموکوپل RTD شامل اندازه‌گیری مقاومت دقیق در دماهای مختلف و مقایسه آن با جداول RTD (مانند PT100) است و با نحوه تست ترموکوپل متفاوت می‌باشد. RTD ها دقت بالاتری دارند اما گران‌تر هستند و محدوده دمایی کمتری دارند.

آیا نویز الکتریکی می‌تواند بر نتایج تست ترموکوپل تأثیر بگذارد؟ چگونه آن را مدیریت کنیم؟

بله، نویز الکتریکی می‌تواند به شدت بر سیگنال میلی‌ولتی ضعیف ترموکوپل تأثیر بگذارد و منجر به خوانش‌های نادرست شود. برای مدیریت آن: استفاده از کابل‌های شیلددار، اتصال زمین مناسب، دور نگه داشتن کابل‌های ترموکوپل از کابل‌های برق قوی، و استفاده از ترموکوپل‌های نوع غیرزمین‌شده (Ungrounded) در محیط‌های بسیار نویزدار می‌تواند کمک کننده باشد.

چه مدت زمانی طول می‌کشد تا یک ترموکوپل پس از خرابی نیاز به تعویض پیدا کند و آیا تعمیر آن همیشه مقرون به صرفه است؟

عمر مفید ترموکوپل بسته به نوع آن، محیط کاربری، و شدت دما متغیر است، اما به طور کلی می‌تواند از چند ماه تا چندین سال باشد. همانطور که پیش‌تر اشاره شد، تعمیر ترموکوپل در اکثر موارد (به جز مشکلات ساده سیم‌کشی خارجی یا کانکتورها) مقرون به صرفه نیست و توصیه نمی‌شود، زیرا دقت و پایداری آن پس از تعمیر به خطر می‌افتد. بهتر است ترموکوپل معیوب با یک نمونه جدید و با کیفیت از هیتر هدف جایگزین شود تا از صحت اندازه‌گیری و پایداری سیستم اطمینان حاصل شود.
